Detail

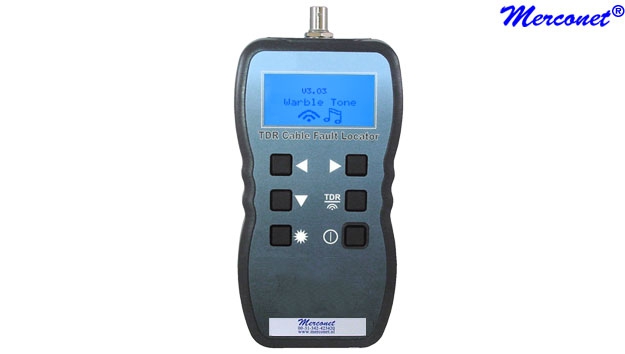

De GT22 geeft een overzicht van de loop van bekabeling tot een maximum van 3.500 meter. Na het aansluiten worden de meetresultaten op het verlicht grafisch LCD-scherm getoond. Door de meetcursor te verplaatsen wordt de afstand tot een open einde, gesloten einde, aftakking, breuk of kortsluiting exact weergegeven. De schaal van het scherm past zich automatisch aan met het verplaatsen van de meetcursor. De GT22 is bedoeld voor het meten van computer-, ISDN-, energie-, coaxiale en telecom kabels. Dit apparaat is eenvoudig in gebruik en met één hand te bedienen. De laatste instelling wordt bewaard en verschijnt bij het opnieuw aanschakelen. Verder beschikt de GT22 over een generator voor aderzoeken. Beschikt tevens over een generator voor aderzoeken hiervoor is een optionele ontvanger benodigd.
Kenmerk
- Kabelloop tot 3.500 meter
- Nauwkeurigheid 1%
- NVP instelbaar 1 tot 99%
- Meet lengte tot een open einde, gesloten einde, aftakking, breuk of kortsluiting
- Verlicht grafisch LCD-scherm
- Automatische schaalaanpassing
- Generator voor aderzoeken
Specificatie
| Length: | 3,5km |
| Impedance: | 50, 75 & 100 Ω |
| Ranges Meters Kilometers: | Ranges @ Vp=70% 220, 440, 870, 1750 & 3500m |
| Range step: | 5 |
| Accuracy: | 1% of range* |
| Resolution: | Approximately 1% of range |
| Range selection: | Automatic |
| Sensitivity: | Min. 3 pixel return at 2km (6 kft) |
| Output Pulse Width: | 25ns min. 2.15us max. |
| NVP VoP Velocity Factor: | Adjustable from 1% to 99% |
| Scan Rate: | 6.7 scans per second |
| Output Pulse: | 5 volts peak to peak. Into open circuit |
| Tone Generator: | 810 - 1100Hz |

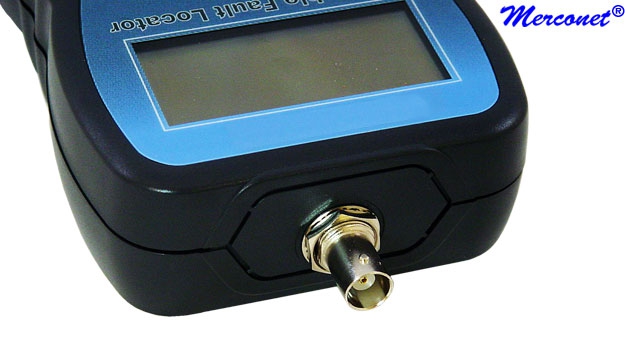

| Connector: | BNC |
| Display: | 64 x 128 pixel |
| Backlight: | Yes |
| Voltage Protection: | 250 volts AC |
| Battery Life: | 7.5 hours continuous scanning |
| Power Supply: | 6v 4 x AA cells |
| Power Down: | 3 Minutes |
| Operating Temperature: | 0 / 40 °C |
| Storage Temperature: | -20 / 70 °C |
| Dimensions: | 165 x 90 x 37 mm |
| Weight: | 350 grams |
| Standards: | IEC61010-1 |
| | EN60950 |
| | ISO9001 |
| EMC: | BS/EN61326-1 |
| Water/Dust Proof: | IP54 |
| Goedkeuring: | CE, RoHS en WEEE |
Content
- Main unit
- AJJ5 BNC m naar krokodilbek GT21/GT22
- AJJ4 Tas ACE0/ACE1/ACE2/GT21/GT22
- Engels gebruiksaanwijzing
Optie
- CU03 Cursus analoge telefonie en ondergrondse netwerken
- KO10 Instrumentkoffer medium (105 mm)
- ON80 Ontvanger 9001
Prijs
619,52 € (512,00 € exclusief BTW) per stuk
Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
