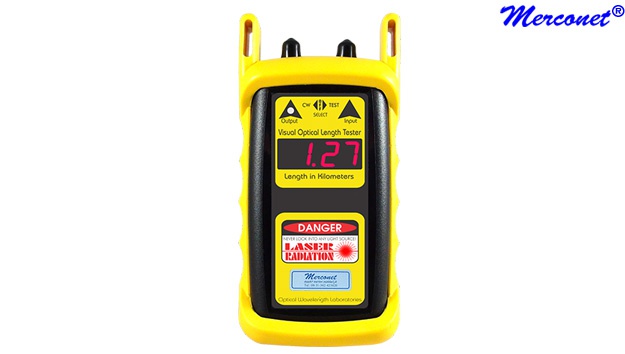

ANQ8 VFL 5km Lengte 1,5km ST meter



Bestel
Detail

De ANQ8 is een VFL Visual Fault Locator met een Loop Lengte meter. Met de VFL kan er een aansluiting of ader gevonden worden het licht van de laser bevindt zich in het voor mensen zichtbare gebied. Door de perfecte koppeling met een speciale lens zie je bij een slecht gemonteerde connector waar de VFL op is aangesloten zichtbaar licht lekken. Lengte in installaties wordt gemeten met de "looped" methode deze is beperkt doordat er altijd 2 fibers nodig zijn heen TX en terug RX van dezelfde samenstelling en lengte. De loop wordt gemaakt door twee fiber aan het uiteinde te lussen met een patchkabel. De reistijd die het licht nodig heeft wordt omgezet in kilometers en gedeeld door twee. Een enkele lengtemeting kan worden toegepast voor alle fibers in de kabel. Handmatig meten door opdruk op de kabelmantel of meetwiel is niet meer nodig. Verbindingen kunnen ook door meerdere kruisverbindingen gaan of splitsingen hebben, waardoor mantelmarkeringen ongeldig worden. De ANQ8 meet glasvezelverbindingen tot 1,5 kilometer en is ± 2,5 meter nauwkeurig. Met de pulsmode kan een fiber of aansluiting gevonden worden en een ID krijgen.

Meten met een OTDR zoals de ANQ2 is meer aan te raden er wordt op een enkele fiber gemeten. Een zijde wordt aangesloten. Demping (vieze connectoren) afstand tot een fout/breuk of andere storing zoals kabel beschadiging worden nu ook gevonden.

Kenmerk
  • VFL tot 5 KM
  • SM SingleMode MM MultiMode
  • Lengte tot 1,5 km
  • Nauwkeurigheid van ± 2,5 meter
  • Puls signaal van 2 kHz voor glasvezelidentificaties
  • Display LED helderrood 7-segments
  • Batterijduur 15 uur continu
  • Indicatie batterij bijna leeg
  • Handheld
  • Lichtgewicht
Specificatie
Maximale afstand Visual Fault Locator (VFL): 5 kilometer
Maximale afstand lengte meter: 1,5 kilometer
Lichtbron: Bright Red Laser
Vermogen (SM SingleMode ongeveer): ± -2dBm
Resolutie: 0,001 kilometers (1 meter)
Nauwkeurigheid: ± 2,5 meter
Batterijduur: 10 uur
Gebruikstemperatuur: 0 tot 55°C
Opslagtemperatuur: 0 tot 75°C
Batterij indicator: Ja
Connector: ST
Afmetingen: Lengte:125 mm ( 4,94 inch)
  Breedte: 70 mm (2,75 inch)
  Hoogte: 32,5 mm (1,28 inch)
Gewicht met batterij: 154 gram
Goedkeuring: CE, RoHS en WEEE
Content

ANQ8 VFL 5km Lengte 1,5km ST meter
Engelse gebruiksaanwijzing

Optie

CU85 Glasvezel cursus
KO10 Instrumentkoffer (105 mm)

Prijs
603,79 € (499,00 € excl VAT) each
