Communicatie en data systemen zijn het fundament van elk bedrijf. Niet optimaal functioneren leidt tot hoge kosten in de bedrijfsvoering. De AIE7 voorkomt en reduceert vooraf dit risico door het testen en certificeren van de actieve en passieve netwerken. De AIE7 Test en Certificeert Ethernet bekabeling en systemen of data stromen tot 1 Gb/s foutloos worden getransporteerd. Er wordt o.a. gecontroleerd op ruis, bedradings fouten en snelheid:
- Snelheid certificatie IEEE standards 802.3
- Bedrading testen TIA568A/B Op een actief netwerk wordt de lay-out van het netwerk gedocumenteerd zoals servers, switches, routers, enz. Al deze informatie wordt in de AIE7 opgeslagen voor rapportage:
- Pings specificeert IPs en URL adressen
- DHCP
- Traceroute
- VLAN
Bekabeling testen passief netwerk: Om de snelheid te certificeren van de bekabeling gebruikt de AIE7 een BERT (Bit Error Rate Test) Hiermee worden data pakketten tot 1 Gb/s verstuurd en via de actieve remote weer terug gezonden. Bij ontvangst wordt er gecontroleerd of er bit fouten zijn opgetreden. De signaal kwaliteit wordt ook gecontroleerd op SNR (Signaal Ruis Verhouding) en Skew dit is de fase verschuiving van het signaal tussen elk aderpaar. De continuïteit van de bekabeling wordt gecontroleerd op open, kortsluiting, verwisseling, gesplitste paren, verdraaiingen, hoog Ohmige fouten. Dit alles t.o.v. de kabellengte.
Actief netwerk testen: POE (Power Over Ethernet) er wordt op het vermogen getest en de correcte pennen. Port discovery, half, full duplex en snelheid. Ping testen met round trip tijden. CDP (Cisco Discovery Protocol) of LLDP ( Link Layer Discovery Protocol. VLAN discovery. Traceroute voor het pad van de verbinding. Al deze data wordt opgeslagen en kan naar een PC gestuurd worden voor rapportage en analyse.
Wat levert de AIE7 op:
Een alles in één oplossing voor:
- Certificatie voor zekerheid en borging
- Preventief onderhoud wat hoge kosten voorkomt
- Efficiënter uitvoeren van IP en netwerk werkzaamheden
- Het voorkomen en oplossen van storingen
Voor
Bestemd:
Voor iedereen die werkt aan netwerken bij:
- Bedrijven
- Industrie
- Data centers
- Offshore
- Telecom
- Video
- Systeembeheer
- IP analyses
Inzetbaar voor:
- Netwerk UTP Cat3 tot Cat7 STP
- Telecom en Coax
- Actieve IP netwerken
- Snelheid certificatie 1 Gb/s
- Overzicht servers, switches, routers, NIC enz.
- Rapportage
- Reparatie
- Analyse
- Onderhoud
- Preventie
Kenmerk
- Touch Screen kleurenscherm
- Continuïteit RJ45, Coax
- Dataherkenner Speed and duplex
- Test resultaten in PDF en edit format
- Interne opslag Certificatie rapporten SD
- Toon generator
- Werkpleknummering 1-20 (Netwerk & Coax)
- Certificatier remotes 1-4 met ID
- Actieve en ID remotes 1-8
- Lengtemeter TDR & Capacitief meters & feet
- 0 set end patch kabel
- Bedradings map & test
- Split pair test Open & Kortsluiting
- Patchkabel test
- BERT 1Gb max 4,27 minuut
- 1-8 en afscherming tester
- Link Capability & Link Status
- Targets
- Signaal ruis verhouding SNR & Skew
- Internet toegangstest naar websites
- PoE, PoE+, PoE class spanningsval belasting
- IPv4 IPv6
- Port Discovery
- VLAN Discovery
- Ping to a specific IP or URL RX TX tijd
- Ping 10 verschillende IP adressen
- Switch blink link light
- DHCP
- URL entry
- Cisco Discovery (CDP)
- Link Layer Discovery Protocol (LLDP)
- Throughput Test
- Traceroute
- Gigabit Ethernet
- Mapping IP addresses
- MAC adres mapping
- Switch LED flash
- Handmatig adres invoer
Specificatie
| Kabel certificatie & testen | |
| Kabel soorten: | STP UTP, Cat-7, Cat-6, Cat-6A Cat-5E, Cat-5, Cat-4, Cat-3, en Coax |
| Ethernet snelheid certificatie: | 1 Gb/s |
| BERT (Bit Error Rate) test: | Ja |
| SNR (Signal to Noise Ratio): | Ja |
| Skew: | Ja |
| VoIP kwalificatie: | Ja |
| Test vanaf een kant (One Ended Test): | Ja |
| Lengte tot open einde of kortsluiting: | Ja |
| Kabel lengte technologie: | Time Domain Reflectometry en Capacitief |
| Maximaal te meten lengte: | 475 meter (1.500 ft.) |

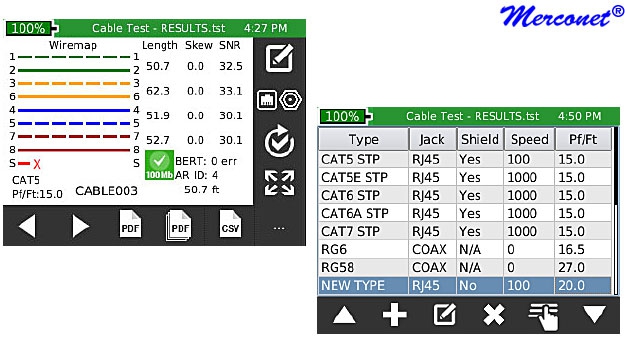

| Certificatie rapporten: | PDF & CSV formaat voorbeeld tab INFO |
| | Interne opslag, PC en SD |
| Save & Exporteer test resultaten: | Oneindig |

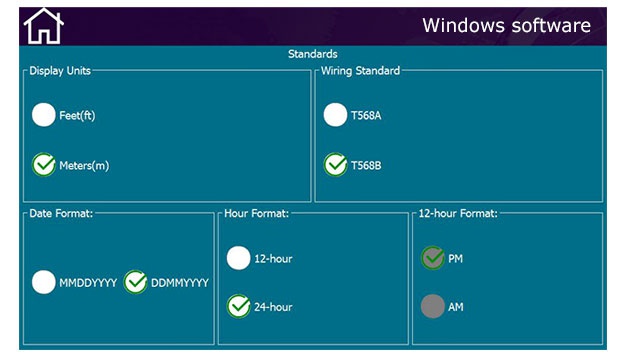

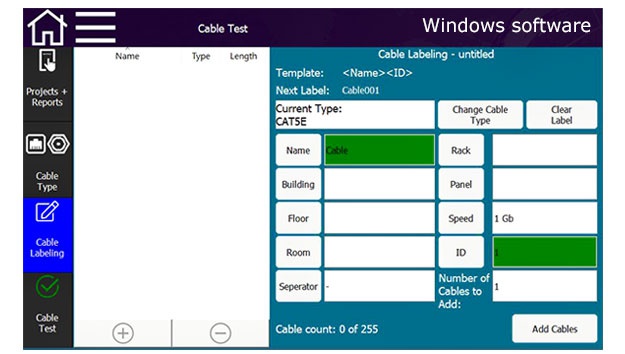

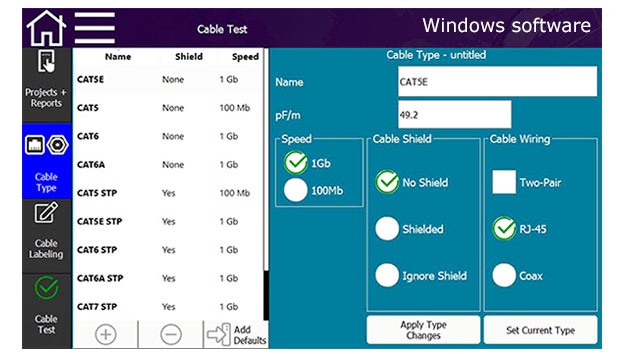

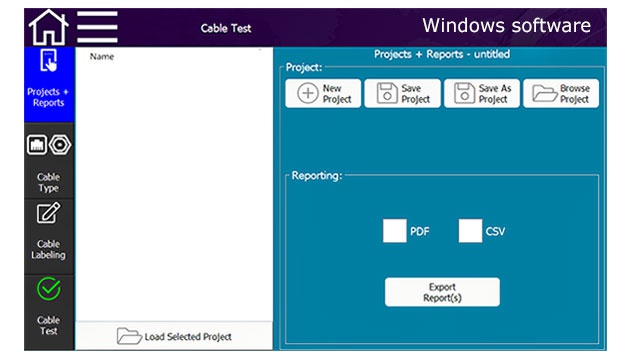

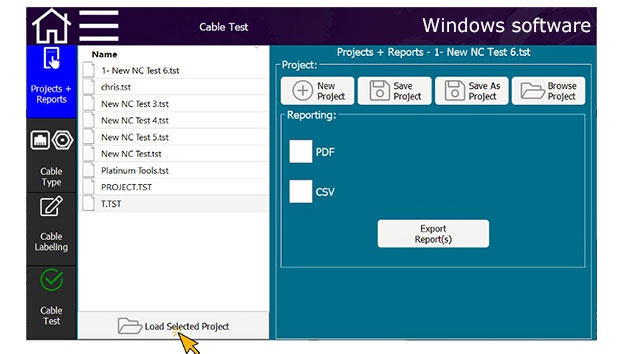

| Windows software: | Nummerplan maken en Editten voorbeeld foto’s |
| | Projecten aanmaken |
| | Kabel soort selecteren |
| | Snelheid BERT test |
| | Kabel labels |
| | Logo uploaden |
| | Standaarden selecteren |
| BERT continue test: | 275 seconden 1 GB/s |
| Continuïteit test: | Ja |

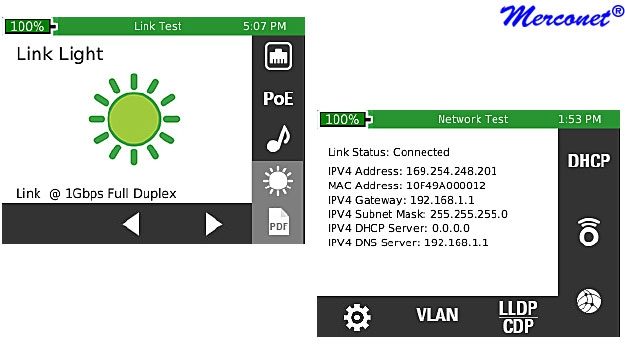

| Op de switch LED flash: | Ja |

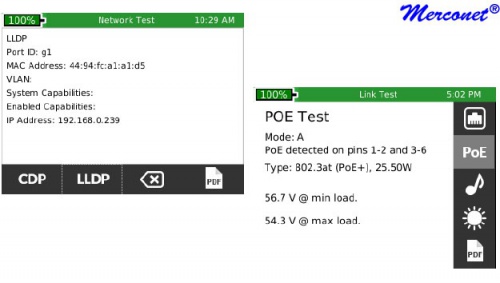

| Power over Ethernet: | PoE, PoE+(PoE Plus), PoE class spanningsval & belasting IEEE 802.3af and IEEE 802.3at voorbeeld tab INFO |
| | Tests voor classes en belasting tot 25,5 Watts |
| | (klassen 4) Herkent Mode A of B (paren met PoE) |
| Actief Ethernet indicatie: | Snelheid 10/100/1000base-t half of full duplex |
| | Linked naar netwerken met 10/100base-t |
| Maximum Voltage: | Maximale voltage over 2 connector pinnen
- RJ Jack: 66 Vdc of 55 Vac
- F-connector: 50 Vdc of Vac |

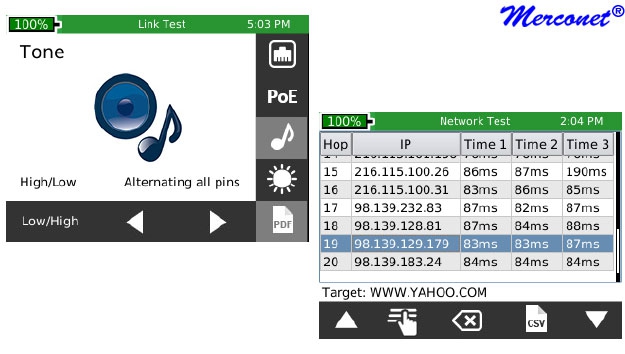

| Toon Generator: | Toon Frequencies: 730 Hz en 1440 Hz |
| Remotes | |

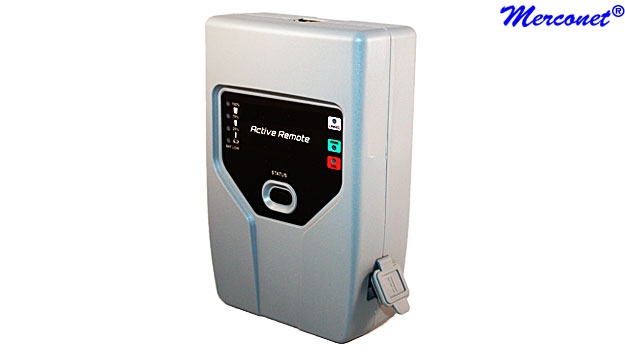

| Loopback remote volledige test: | Maximaal 4 |
| | ID 1-4 naar keuze |
| | Pass of fail indicatie op remote |
| | Batterij indicatie met test knop |
| | Accu lader |
| Loopback remote ID & 1-8 & pair: | Maximaal 8 |
| | ID 1-8 |
| Remote ID: | Maximaal 20 |
| | RJ45 |
| | Coax F connector |
| Netwerk | |
| IPv6 & IPv4 Support: | Ja |
| VLAN discovery: | Ja |

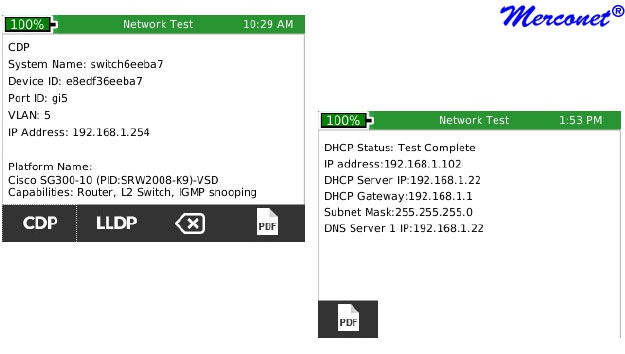

| Discovery Protocols: | CDP (Cisco Discovery) voorbeeld tab INFO |
| | LLDP (Link Layer Discovery Protocol) voorbeeld tab INFO |

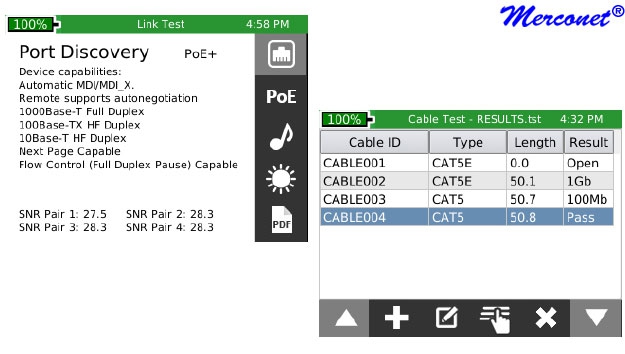

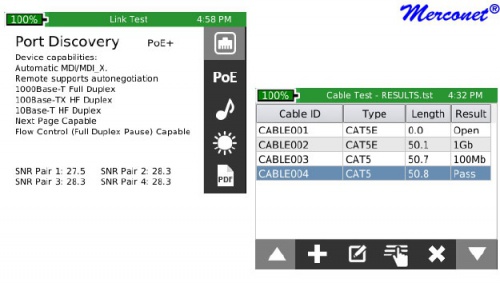

| Port Discovery: | Ja voorbeeld tab INFO |

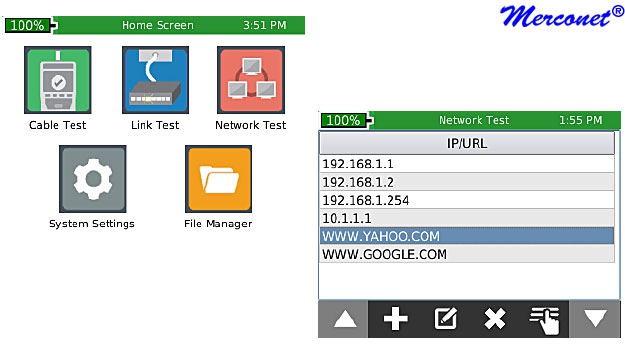

| Ping | Ping naar een specifiek IP of URL. RX & TX tijd |
| | Ping 10 verschillende IP adressen |
| Targets: | Ja |
| DHCP: | Ja voorbeeld tab INFO |
| URL entry: | Ja |
| Throughput Test: | Ja |

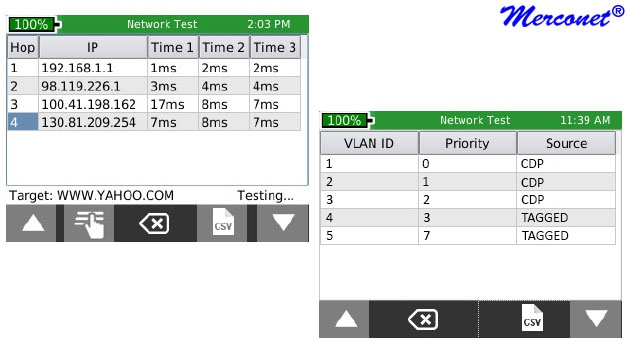

| Traceroute: | Ja |
| Gigabit Ethernet: | Ja |
| Netwerk mapping: | IP adres Device name MAC adres |
| MAC adres mapping: | Ja |
| Handmatig adres invoer: | Ja |
| Certificatie rapporten: | Screenshots van netwerk scherm voorbeeld foto’s |
| Algemeen | |
| Scherm: | Touch screen |
| | Full colour |
| | Brightness Dynamic test, 7.8V batterij: 335mA |
| | 0→100% brightness, @7.8V: 90mA |
| Taal: | Engels |
| Batterij duur: | 6-8 uur 185mA (65% LCD helderheid) |
| | Linked @ 1Gb - 8 uur minimaal |
| | Actief niet gelinked = 20 uur |
| | Low power: 70mA, volledig geladen 5500mAH, 71 uur |
| | Uit: 420 μA apparaat (+500uA batterij) |
| | Lithium Ion batterijen |

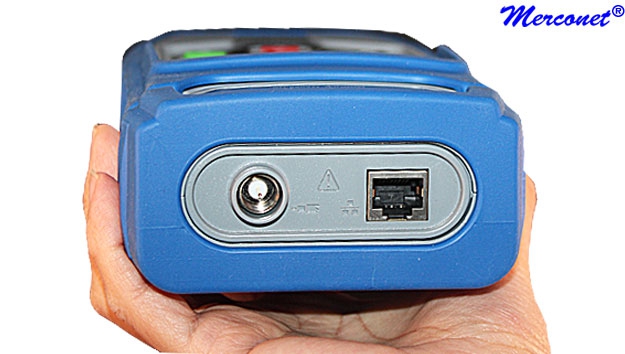

| Connectoren: | RJ45 STP |
| | F-Coax (video) |

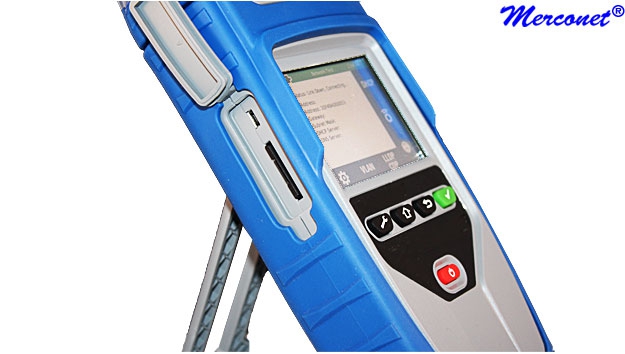

| Interfaces: | Micro USB, SD flash card |
| Maximale werk hoogte: | 3.048 m (10.000 ft.) |
| Geadviseerde werk hoogte: | 1.9812 m (6.500 ft) |
| Maximale werk temperatuur: | -20 tot 70°C |
| Opslag temperatuur: | -30 tot 80°C |
| Oplaad omgeving temperatuur: | 10 tot 45°C |
| Luchtvochtigheid: | 10 tot 90% niet-condenserend |
| Behuizing: | PC/ABS plastic V0 gradatie |
| | Rubber boot |
| Afmetingen: | H: 6,12 cm |
| | L: 22,94 cm |
| | B: 10,61 cm |
| Gewicht met batterijen main unit: | 862 grams |
| Standaarden: | IEEE 802.3 |
| | TIA568A TIA568B |
| Goedkeuring: | CE, RoHS en WEEE |

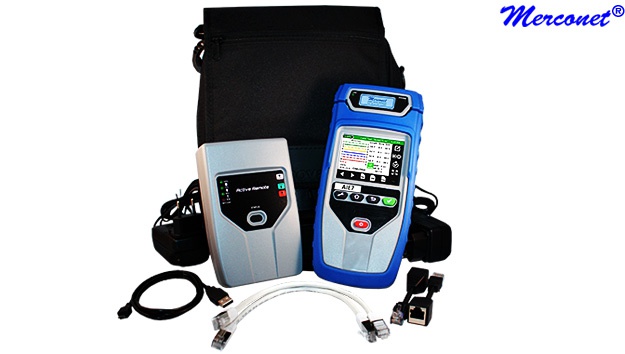

Content

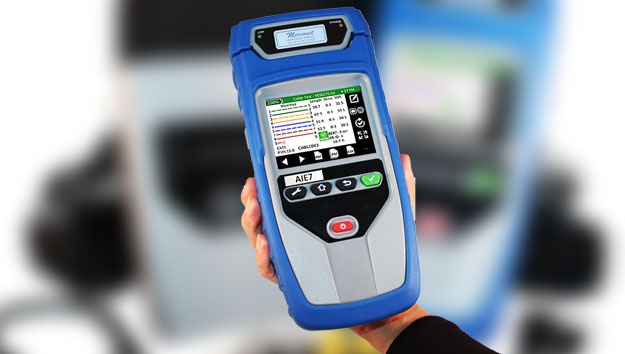

Main unit
AIE8 Remote AIE7
AHX7 Netvoeding
AII7 4 GB SD card
AHV8 Kabel USB naar USB
AIG5 RJ45 naar RJ45 30cm
AIG3 Aansluitkabel RJ45M naar RJ45F
AII9 Haak & band
AHX2 Tas
GB10 Gebruiksaanwijzing
Prijs
2.843,50 € (2.350,00 € exclusief BTW) per stuk
