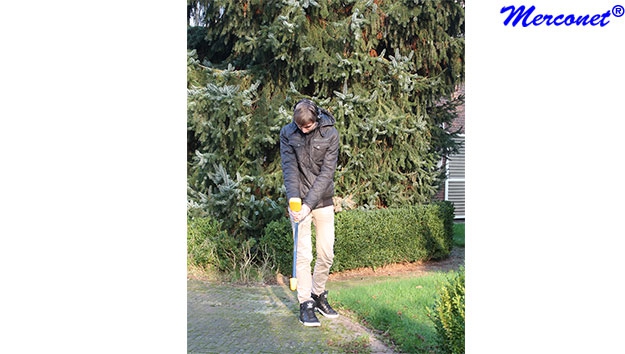

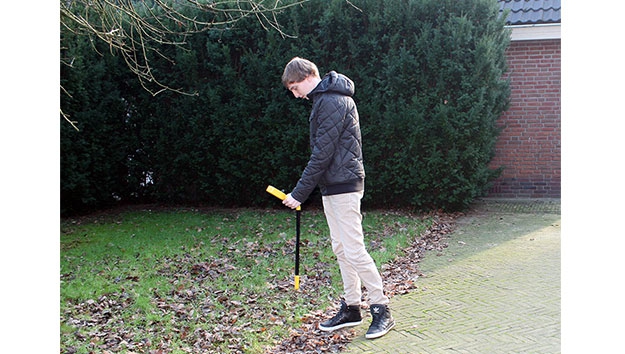

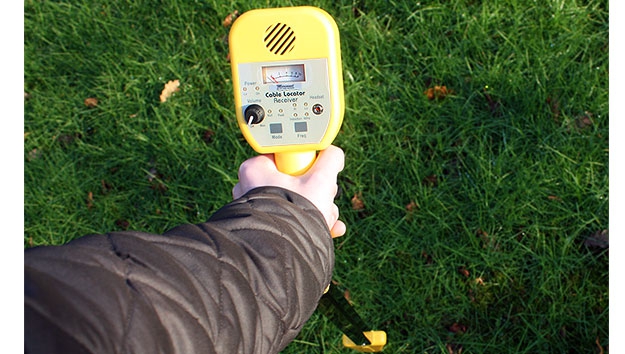

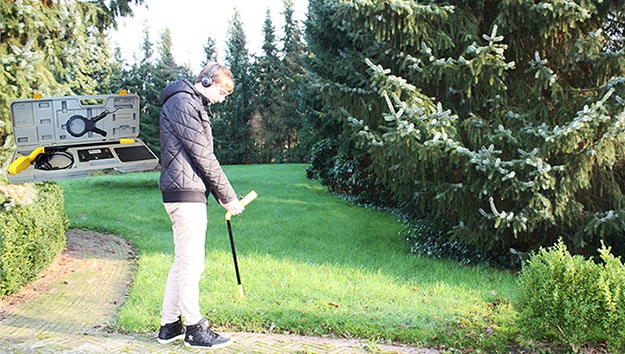

De AIJ6 is het gereedschap voor lokalisatie van ondergrondse kabels en buizen met 5 methodes om deze te volgen en te detecteren. 175 kHz inductieve modulatie met klem of richtantenne voor kabels onder spanning. Directe aansluiting voor spanningsvrije kabels met modulatie naar keuze van 2 kHz of 33 kHz. Zoeken in open terrein met de ontvanger op 50 Hz detectie of de richtantenne waarmee het signaal naar beneden wordt gemoduleerd op de kruisende kabels. Voor de exacte locatie heeft de ontvanger piek en nul detectie. Een LED geeft de intensiteit van de gemoduleerde energie aan. En voor het werken in omgevingslawaai is er een hoofdtelefoon.
Bestemd:
- Installateur
- Infra
- Onderhoud
- Overheid
- Beveiliging techniek
- Netwerken
- Controle
- Defensie
- Energie kabels
- Industrie
- Rapportage
- Service verleners
- Technische dienst
- Communicatie
- Petrochemie
- Utiliteit
Inzetbaar:
- Kunststof en beton buizen
- Volgen van grondkabels
- Zoeken van aftakkingen
- Zoeken van verbindingslassen
- Bepalen van diepte
Wat levert de AIJ6 op:
Een breed inzetbaar compleet systeem met degelijke transport koffer voor een competitieve prijs. Welke de kosten voor down time, boetes door graafwerkzaamheden, uitgraven, herstel of nieuw aanleg voorkomt en/of aanzienlijk reduceert. Ontwikkeld voor langdurig gebruik ontvanger weegt maar 520 gram.
Kenmerk
- Lichtgewicht ontvanger
- Meerdere zoek methodes
- Complete set
- Drie modulatie frequenties
- Vier ontvangst frequenties
- Visuele en auditieve informatie
- Traceert kabel, beton pijp, pvc buis
- Spanningsloos Spanning voerend
- Zoeken met 50 Hz detectie
- Locatie vrij analyse
- Hoofdtelefoon bij lawaai
- Batterij leeg indicatie
- Nul en Piek detectie
Info
Zoek resultaten:
1. Het zoeken van fouten in ondergrondse kabels is afhankelijk van vele variabelen zoals:
- Grondsoort en samenstelling
- Grond vochtigheid
- Afstand t.o.v. de generator
- Afgeschermd door bovenliggende kabels
- Op een onder spannings staande kabel moduleren of een spannings vrije
- Aarding van de kabels aan beider uiteinden
- Modulatie frequenties
- Onder spanning staand belast of onbelast
- Ervaring
- Neven liggende kabels en/of metaal delen
- Boven liggende kabels en/of metaal delen.
- Enz.
2. Een groot aantal variabelen. In de praktijk betekend dit: Maakt de kabel spanningsvrij, aders, aarde en mantel aan beider kanten los maken, ga niet meten als de grond doorweekt is. En probeer de afstand naar de generator zo kort mogelijk te houden.
3. Bovenliggende kabels in een kabel bed zijn een gegeven en daar zal geen enkel systeem beter doorheen komen afgeschermd blijft afgeschermd.
4. Overspraak is ook een gegeven maar met meerdere aansluitmethodes en frequenties is dit te verminderen.
5. Wat inzicht geeft is dat signaal in de open lucht al kwadratisch afneemt en dit afhankelijk van de vochtigheid van de grond verminderd tot vrijwel geen signaal. Je lost het niet op met heel sterk te gaan moduleren, je wint maar heel weinig en het resultaat is eerder averechts door dat alles mee gemoduleerd gaat worden en je overal een piep hoort.
6. Systemen met digitale displays enz. en analoge systemen geven geen winst is in de resultaten. Het is geeft gebruiksgemak. Beider moduleren analoog.
7. Kabelloop in de praktijk wordt een gleuf recht gegraven.
8. Bepaal de diepte volgens de gebruiksaanwijzing deze is in veel gevallen niet interessant de loop van de kabel des te meer.
9. En de aller belangrijkste: Kabels zoeken is ervaring. Veel verschillende frequenties en aansluitmethodes helpen hierbij.
Grondkabels en defecten zoeken:
Graven is duur exact bepalen is kostenbesparend.
Het zoeken onder de grond is afhankelijk van bodem gesteldheid, bestrating en de grondvochtigheid.
Ervaring en het lezen van de gebruiksaanwijzing vergroot het resultaat.
Meetvolgorde:
Het zoeken en vinden van kabels, ondergrondse breuken en kortsluiting is een stappenplan:
1. De IM40 megohm meter geeft aan wat de weerstand is van de fout. Rond de 1 Ohm kortsluiting rond de 100 KOhm vocht. Dit is de reden waarom een TDR niets meet (hoger dan 100KOhm).
2. ANL1 Meet de lengte tot aan de fout en bepaald Kortsluiting, Open of HoogOhmige fout (vocht in de kabel) de Puls Echometer geeft inzicht en is efficiënter omdat de AIK5 pas een indicatie geeft van de fout op ongeveer 10 meter afstand.
3. Met de AAT4 grondkabelzoeker wordt de loop van de kabel bepaald. Grondkabelzoekers vinden niet de locatie van de fout.
4 De fout wordt gevonden met de AIK5 (Breukzoeker) welke ook boven de 100KOhm meet. Deze werkt alleen dicht bij de fout (10 meter) en geeft over de rest van de loop geen enkele indicatie.
Maak altijd van alle uiteinden alle aders en mantels los.
Markeer het pad met bijvoorbeeld vlaggen of krijtstrepen.
Meet beider uiteinden met de IM40, ANL1 en AIK5 veelal is er vocht over meerdere meters in de kabel.
Gooi niet het gat dicht na het repareren meet eerst opnieuw met de IM40 en ANL1 meerdere fouten komen veel voor.
Specificatie
| Aansluiting generator: | Inductief met signaalklem |
| | Inductief met richtantenne |
| Modulatie frequentie direct: | 2Khz en 33Khz |
| Modulatie frequentie inductief: | 175Khz |
| Vermogen: | 200mW bij 1K Ohm |
| Kabeldiepte droge zandgrond: | 2,5 meter maximaal |
| Kabellengte droge zandgrond: | 200 meter maximaal |
| Detectie filter uit voor: | 50/60Hz |
| Beveiligd maximaal: | 110VAC 200VDC |
| Voeding generator: | 8 stuks D cell batterijen |
| Voeding ontvanger: | 1 stuk 9V batterij |
| Tang maximale kabel diameter: | 90 mm |
| Kabel lengte Rood/Zwart: | 190 cm |
| Gebruiksduur generator: | 50 uur gemiddeld |
| Gebruiksduur ontvanger: | 15 uur gemiddeld |
| Afmetingen koffer: | Lengte: 72 cm |
| | Breedte: 26 cm |
| | Hoogte: 10 cm |
| Afmetingen ontvanger: | Lengte staaf: 55 cm |
| | Lengte handvat: 10 cm |
| | Lengte paneel: 11,5 cm |
| | Breedte paneel: 9 cm |
| | Hoogte paneel: 4 cm |
| Gewicht ontvanger: | 520 gram |
| Gewicht koffer compleet: | 3600 gram |
| Goedkeuring: | CE, RoHS en WEEE |

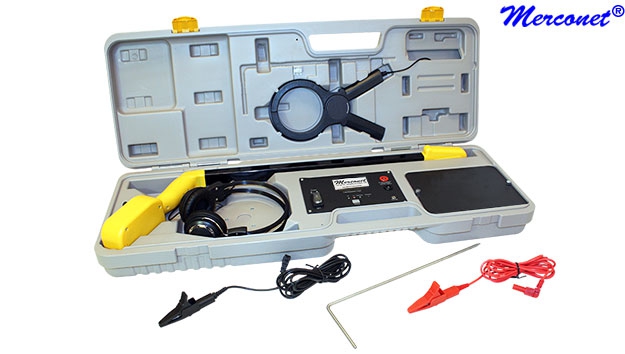

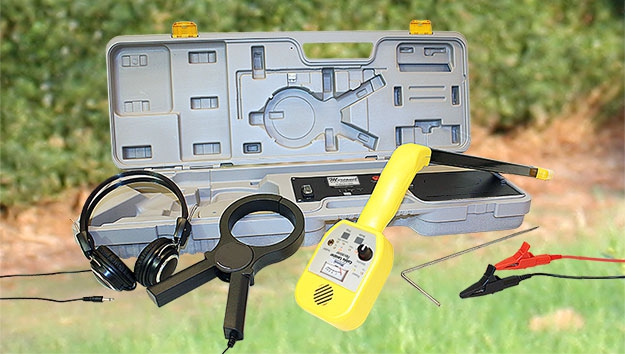

Content

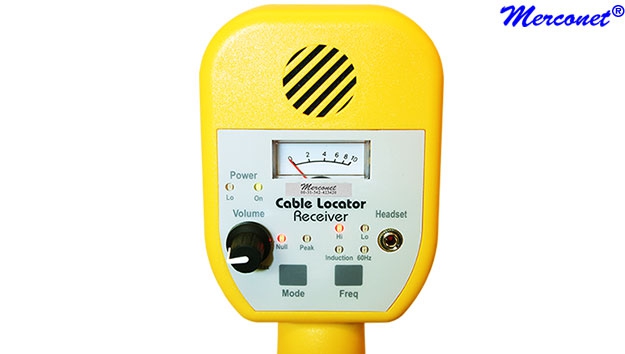

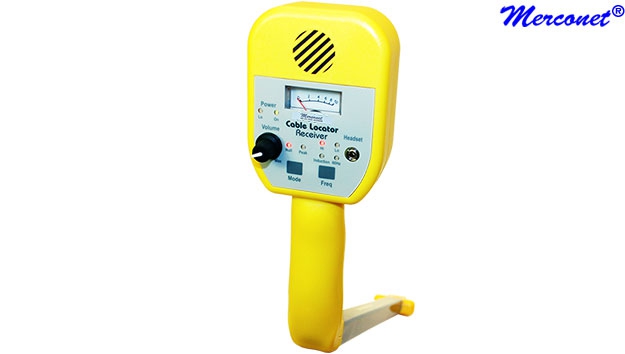

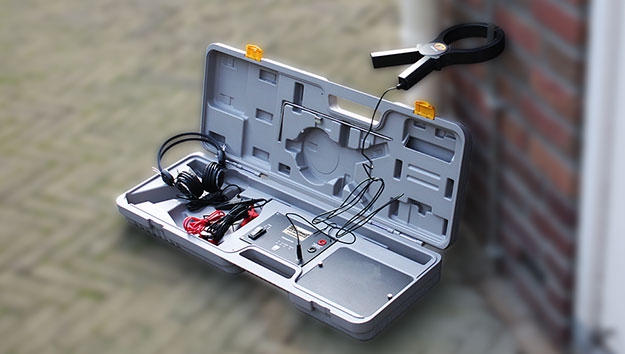

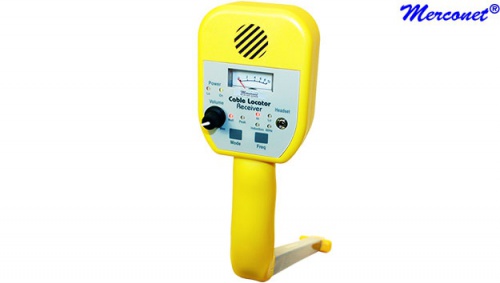

AIY8 Ontvanger

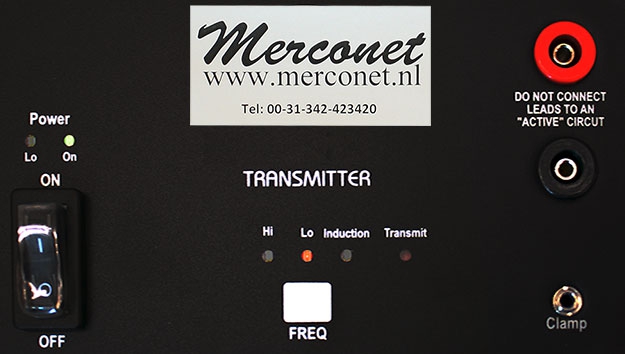

AIY9 Generator koffer
AIZ0 Hoofdtelefoon
AIZ1 Aard pen
AIZ2 Krokodil naar banaan rood & zwart

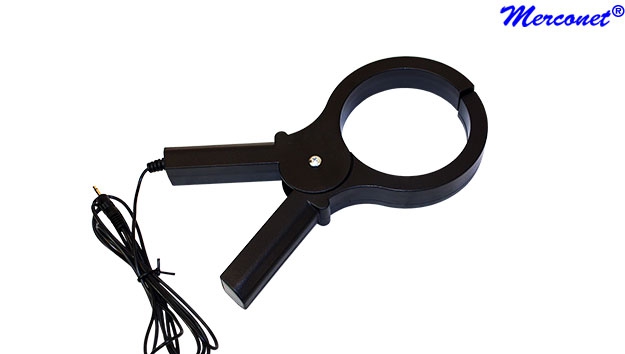

AIZ3 Inductie tang
