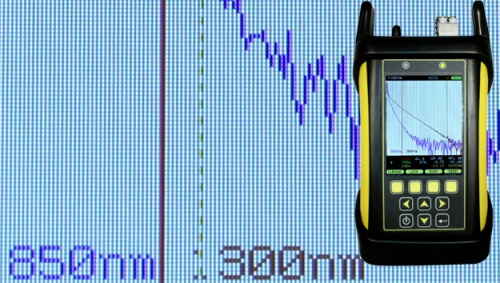

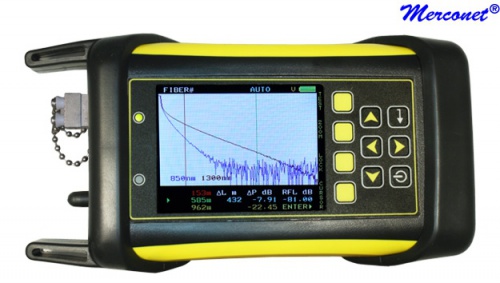

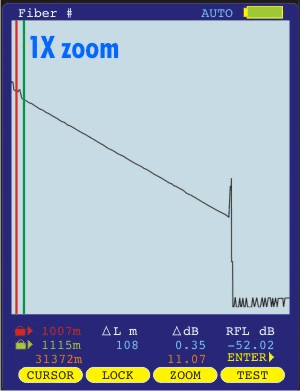

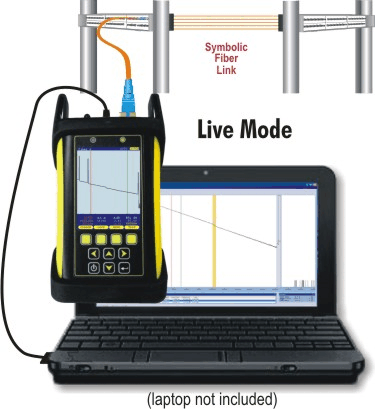

De AJI1 OTDR is een compacte MultiMode tester met slimme functies om direct de resultaten van een meting te analyseren. Extra is een ingebouwde ontvanger (OPM). Automatische worden de events geplaatst in een tabel. Per event wordt de locatie, soort, reflectie hoogte en het verlies getoond. Kies een event in de tabel en deze wordt op het hoog resolutie 2.8 "kleuren LCD scherm getoond. MM 1300nm fiber welke gebruikt wordt van data center, netwerk tot industriële automatisering is met deze tester op kwaliteit en afwijking snel en zeer nauwkeurig te meten. De langste tracés kunnen door de automatisering direct op het display worden getoond. Auto rotatie van het beeldscherm geeft de kijker een gedetailleerder beeld. De software biedt mogelijkheden tot het certificeren door opslag van de meet resultaten en precisie analyse van events. Aansluitingen zijn te lokaliseren met de VFL functie.
Inzetbaar:
- Communicatie apparatuur
- Medische apparatuur
- Industriële automatisering
- Regelsystemen
- Video
- Verbindingen met IP
- Netwerken
- Inspectie
- Telecommunicatie
- Certificatie
- Controle
- Rapportage
- Systeembeheer
- Aanleggen van Fiber
Wat levert de AJI1 op:
Tijdbesparing door automatisch analyse. Een nauwkeurig instrument met hoge specificaties tegen een concurrerende prijs. Kwaliteit borging door certificatie rapporten bij aanleg en controle.
Voor
Bestemd: - Automotive
- Bedrijfspand
- Data centers
- Defensie
- Energie
- Installateur
- Infrastructuur
- Luchtvaart
- Machine fabrikanten
- Offshore
- Onderhoud
- Overheid
- Service verleners
- Technische dienst
- Voedsel industrie
- Papier en Verpakking industrie
- Petrochemie
- Robotica
- Ruimtevaart
Kenmerk
- Ingebouwd ontvanger (OPM)
- Ingebouwd VFL
- Lengte meting
- Fout locatie
- Backscatter events
- Certificatie
- VFL aansluiting zoeken
- Auto event detectie

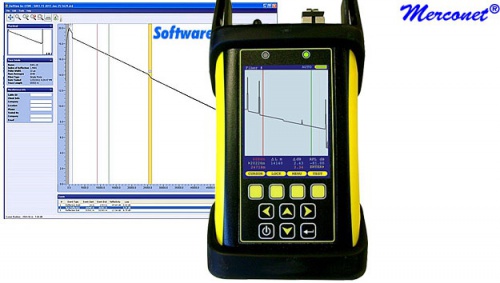

- Analyse software
Info
OTDR (Optical Time Domain Reflectometer): Het dynamische bereik en de afstand zijn de bepalend factoren bij een OTDR de AJI1 meet tot 20 km bij deze lente is de meetnauwkeurigheid nog steeds binnen de 1,8m. Naarmate de lengte korter wordt is de nauwkeurigheid veel groter. Gezien dat MM in de praktijk niet veel langer is dan 2 km is dit binnen de 1 meter bij 2km. Het nameten van de ligging van een fiber levert vaak grotere onnauwkeurigheden op. De lengte en nauwkeurigheid zijn altijd afhankelijk van de kwaliteit van een fiber.
OPM (Optical Power Meter): Dit is een ontvanger voor een LED (MM) of Laser (SM) zender (Optioneel) welke een verschil in niveau dBm weergeeft. Naar keuze wordt er een zender aangesloten met een frequentie van bijvoorbeeld 850, 980, 1300, 1310, 1490, 1550 en 1625nm. Eerst wordt alleen de aansluitfiber (ook wel referentie of voorloop genoemd) van ontvanger naar te meten fiber tussen de ontvanger en de zender aangesloten. Nu wordt deze aansluit fiber genulled (Zero set). Dit is om het verlies van connectoren en de aansluit fiber uit te sluiten. Hierna wordt de te meten fiber aangesloten en op de ontvanger is het resultaat in dBm's te zien.
VFL (Visual Fault Locator): Dit is een voor het menselijk oog zichtbaar licht. Door de AJI1 aan te sluiten op een fiber kan hiermee de aansluiting aan het andere einde worden gevonden.

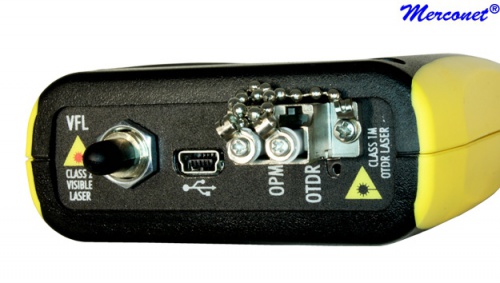

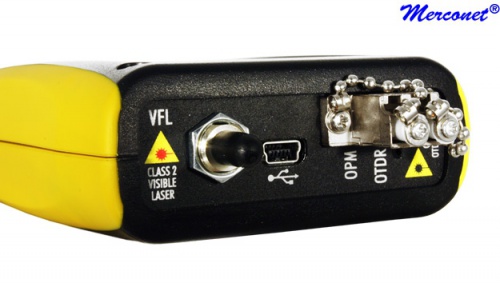

Connectoren: De OTDR en de OPM worden geleverd met een LC connector. Voor andere connectoren wordt gebruikt gemaakt van een “Referentie kabel”. Dit is een verloop kabel van LC naar bijvoorbeeld SC of ST. Maak deze verloop kabels 6 meter lang gezien dat de dead zone bij deze OTDR 5 meter
Dead zone: Dit is het niet te meten gebied waar een OTDR de eerste meters niet in kan meten. Om toch direct na de aansluiting te kunnen meten wordt hiervoor een zogenaamde referentie of voorloop fiber voor gebruikt. Deze is tevens de verloopkabel naar andere connectoren. Belangrijk is dat deze van exact dezelfde specificaties is als de te meten kabel.
Specificatie
| Optical Time Domain Reflectometer (OTDR) Specificaties |
| Toepassing: | Multimode |
| Connector: | LC |
| Golflengte: | 1300nm |
| Dynamisch bereik SNR: | 29dB |
| Verzwakking Dead Zone: | 5 meter (typisch) |
| Event Dead Zone: | 2 meter (typisch) |
| Pulsbreedte naar keuze: | 1, 2, 5, 10, 20, 50, 100 meter |
| Bereik maximaal: | 20 kilometer (12 miles) |
| Nauwkeurigheid afstand: | 1 + (afstand in meter/10000) |
| Data punten: | 64.000 |
| Automatic Event Location: | Ja |
| Event Tables: | Ja |
| Bereik Refractive Index: | 1,4000 tot 1,6000 |
| Operating system: | Windows |
| Event analysis: | Ja |
| Data opslag formaat: | Telcordia GR-196 2.0 |
| Print optie: | Ja |
| Help functie: | Ja met links naar Video en Theorie |
| Bedieningstaal: | Engels |
| Opslag capaciteit maximale lengte: | 400 |
| Opslag capaciteit minimale lengte: | 3000+ |
| LCD Scherm: | Kleur Hoge resolutie |
| LCD Scherm grote: | 2,8" diagonaal |
| LCD scherm rotatie: | Automatisch MEMS |
| Data punt afstand: | 1 meter |
| Sample resolutie (m): | 0,16 tot 7,6 m |
| | 1.000 Traces |
| Voeding: | Batterij: Lithium Polymer |
| | Batterij duur: 20 uur (bij normaal gebruik) |
| Afmetingen: | Lengte: 112.2 mm (4.42 inch) |
| | Breedte: 72.8 mm (2.87 inch) |
| | Hoogte: 31.75 mm (1.25 inch) |
| Gewicht: | 284 gram (10 ounces) |
| Optical Power Meter Specificaties |
| Photodetector: | InGaAs |
| Connector: | LC |
| Toepassingen: | Multimode/Singlemode |
| Gecalibreerde golflengte (λ): | 850, 980, 1300, 1310, 1490, 1550, 1625 |
| Nauwkeurigheid: | ±0,15 dB |
| Resolutie: | 0,01 dB |
| Measurement Units: | dBm/dB |
| Dynamisch bereik: | +5 to -50 dBm typisch varieert met de golflengte |
| Visual Fault Locator (VFL) Specificaties |
| Golflengte: | 650nm |
| Vermogen: | 1 mW |
| Signaal: | CW / Flash |
| Goedkeuring: | CE, RoHS en WEEE |

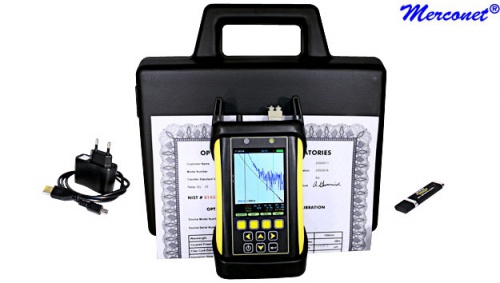

Content
AJI1 OTDR 29 dB VFL LC OPM LC (Main unit)
AJH3 Koffer OTDR
AJH4 USB kabel OTDR
AJH6 USB Stick OTDR met: Analyse software OTDR, USB drive OTDR, Gebruikaanwijzing Engels OTDR, Instructie videos Engels OTDR
Prijs
3.248,85 € (2.685,00 € exclusief BTW) per stuk
